一、基本定義與定位

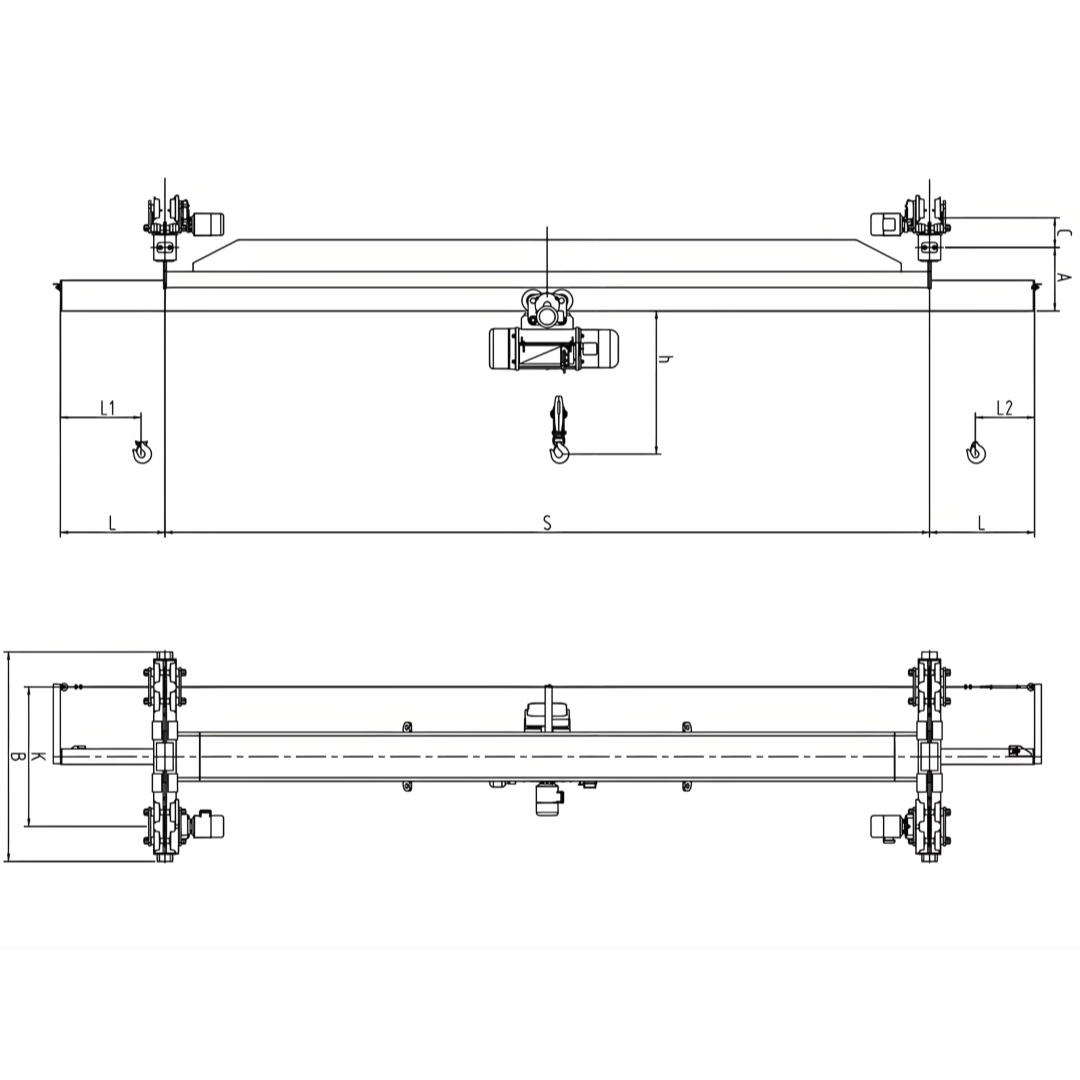

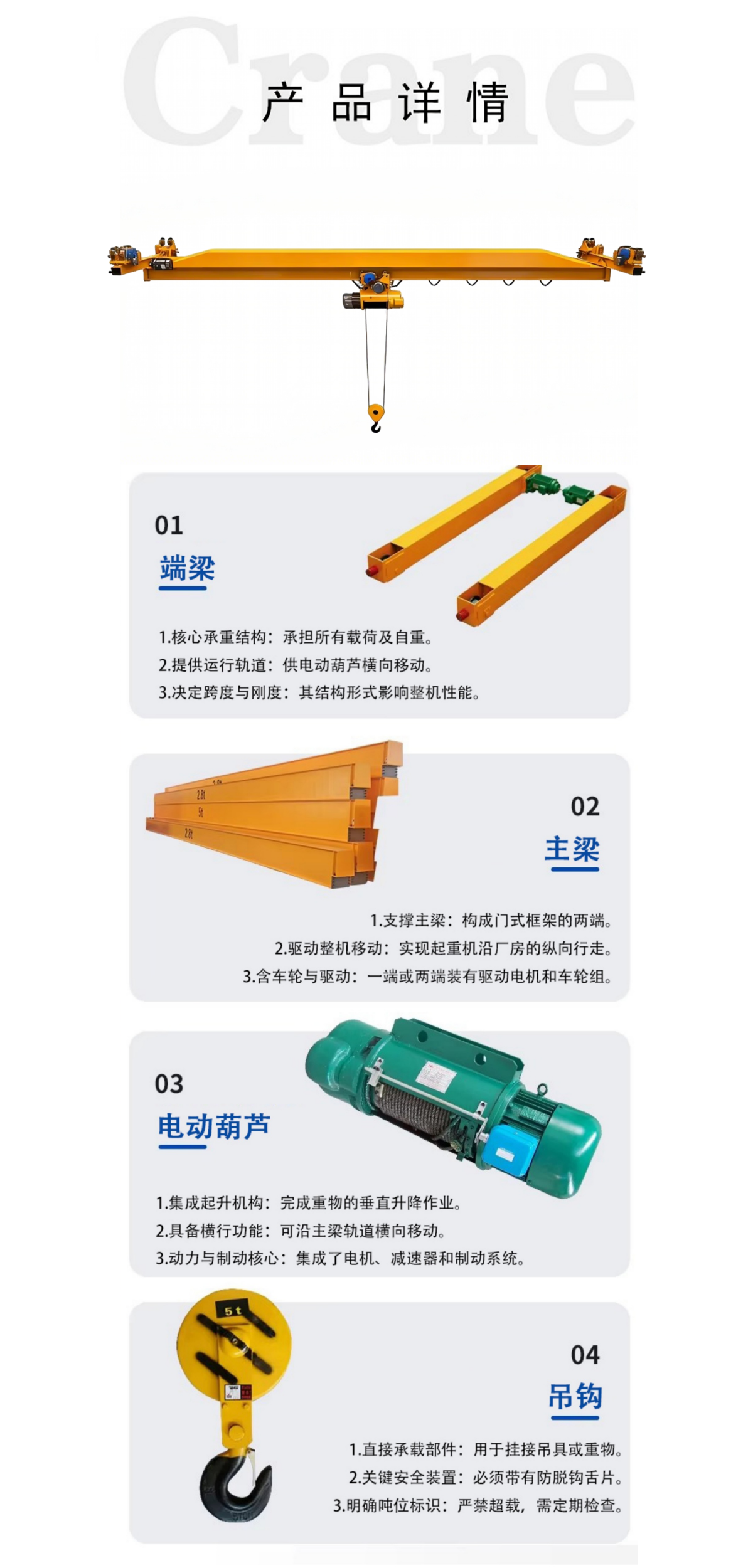

二、核心結構特點

1. 懸掛式橋架系統

• 單主梁結構：小噸位 (≤2 噸) 采用工字鋼 + 槽鋼組合，大噸位 (≥3 噸) 采用鋼板壓制成型的箱型梁，兼具強度與輕量化

• 端梁組件：由槽鋼或鋼板焊接而成，與主梁采用銷軸連接 (小跨度) 或焊接固定 (大跨度)

• 懸掛裝置：通過車輪組直接懸掛在廠房頂部的工字鋼軌道上，車輪與軌道間隙 3-5mm，確保運行平穩

2. 電動葫蘆起升系統

• 標配 CD1 (單速) 或 MD1 (雙速) 鋼絲繩電動葫蘆，集成電機、減速器、卷筒和制動器

• 電動葫蘆沿主梁下翼緣軌道橫向移動，實現物料精準定位

• 雙速型：主速 8m/min，慢速 0.8m/min，滿足精密裝配需求

3. 運行機構

• 大車運行：端梁兩側車輪沿廠房軌道縱向移動 (20-30m/min)

• 小車運行：電動葫蘆在主梁下翼緣橫向移動 (20-30m/min)

• 驅動采用錐形轉子制動電機，斷電即停，安全可靠

• 采用 "三合一" 驅動系統 (電機 + 減速器 + 制動器)，結構緊湊，維護簡便

三、工作原理與操作方式

工作原理

1. 大車移動：大車運行機構驅動端梁沿廠房軌道縱向移動 (X 軸)

2. 小車移動：電動葫蘆沿主梁橫向移動 (Y 軸)

3. 物料升降：電動葫蘆電機驅動卷筒收放鋼絲繩，實現吊鉤垂直起降 (Z 軸)

4. 通過三向協同，實現物料在廠房內任意位置的精準吊運

操作方式

• 地面遙控：標配便攜式遙控器，操作半徑≥30 米，視野開闊，操作靈活

• 手柄控制：帶線手柄操作，適用于固定區域作業

• 三機構 (起升、大車、小車) 獨立控制，可單獨或聯動運行，操作簡單直觀

• 四、產品優勢與應用場景

• 產品優勢

• 空間利用率高

• 完全懸掛于廠房頂部，不占用地面空間，廠房面積可全部用于生產

• 凈空要求低，適合廠房高度受限場所

• 結構輕量，安裝簡便

• 自重比同噸位雙梁起重機輕 30-50%，對廠房承重要求低

• 無需特殊地基，直接安裝在屋頂工字鋼軌道上

• 模塊化設計，現場組裝快速，工期短

• 經濟高效

• 價格比雙梁起重機低 20-40%，性價比高

• 能耗低，維護簡單，運行成本低

• 安全可靠

• 電動葫蘆自帶多重保護：超載保護、限位保護、斷火限位

• 運行平穩，噪音低，操作舒適

• 典型應用場景

• 機械制造：零部件裝配、生產線內物料轉運、設備檢修

• 電子 / 輕工：精密儀器搬運、小件物料輸送、流水線作業

• 倉庫物流：貨物堆垛、分揀，尤其適合輕型貨物 (≤10 噸)

• 小型水電站 / 泵房：設備安裝與維護

• 汽車維修：中小型汽車零部件吊裝、發動機維修

• 食品 / 醫藥：生產線間物料轉移、倉儲物流 (潔凈環境可選)

• 五、選型與注意事項

• 選型要點

• 起重量選擇

• 0.5-2 噸：適用于電子、輕工等輕型物料

• 3-5 噸：適用于一般機械制造、裝配

• 10 噸：適用于重型零部件，但注意 LX 型不適合頻繁重載

• 跨度考量

• 跨度 > 12 米：建議采用箱型梁結構增強剛性

• 跨度 <7.5 米 (小噸位)：可考慮無橫梁設計，進一步降低成本

• 環境適配

• 高溫環境 (>40℃)：選擇高溫型電動葫蘆

• 粉塵環境：提高電氣防護等級至 IP54/IP55

• 防爆需求：選擇 LXB 型防爆單梁懸掛起重機

• 操作方式選擇

• 開闊場地：優先選遙控器操作，靈活便捷

• 固定區域：可選手柄控制，成本更低

• 精密作業：可選變頻控制，實現微速精準定位
