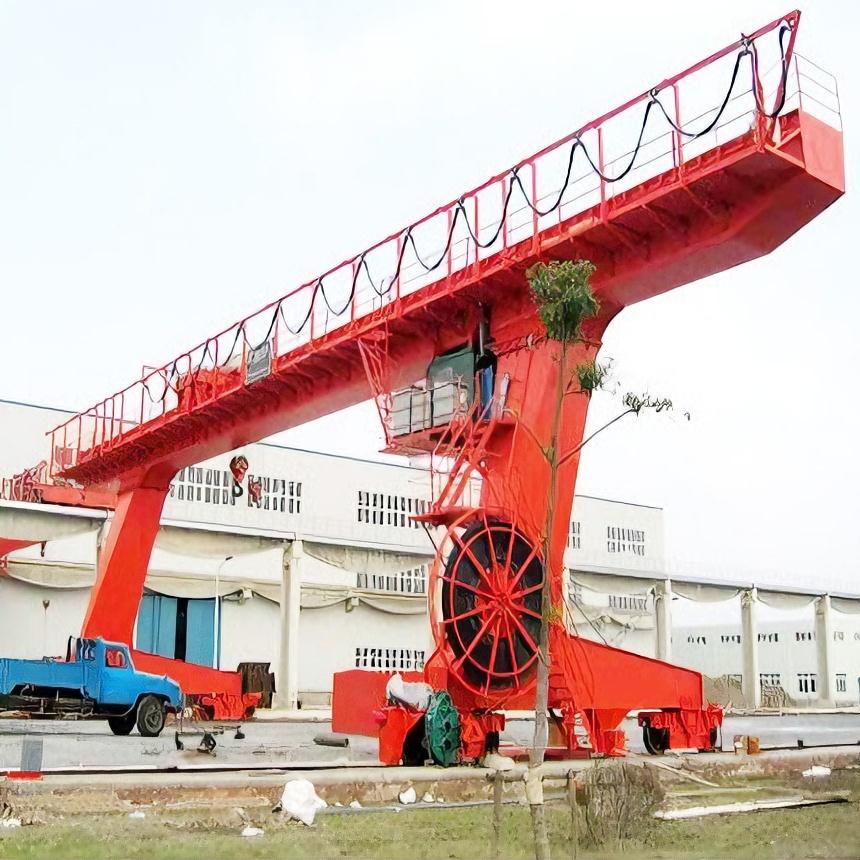

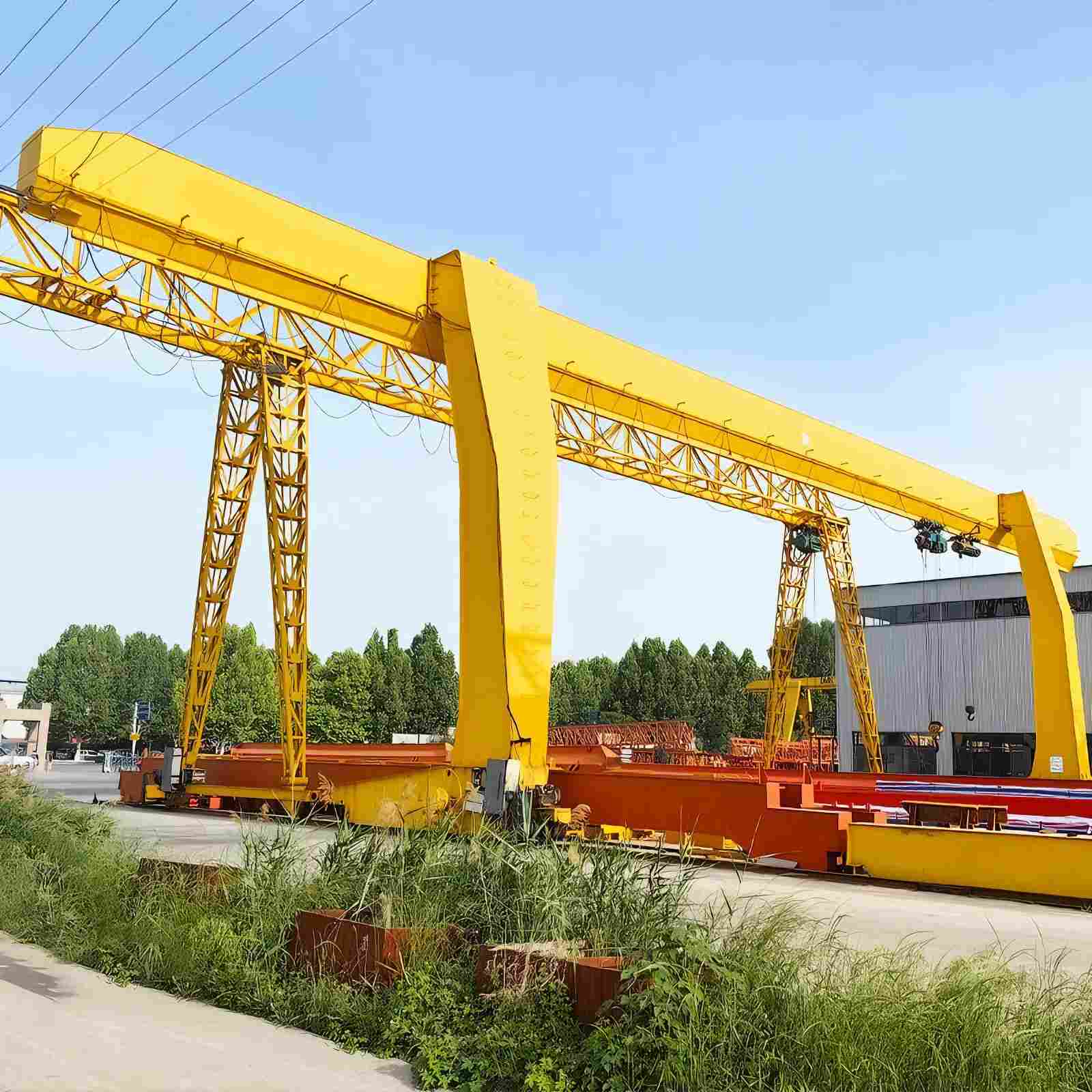

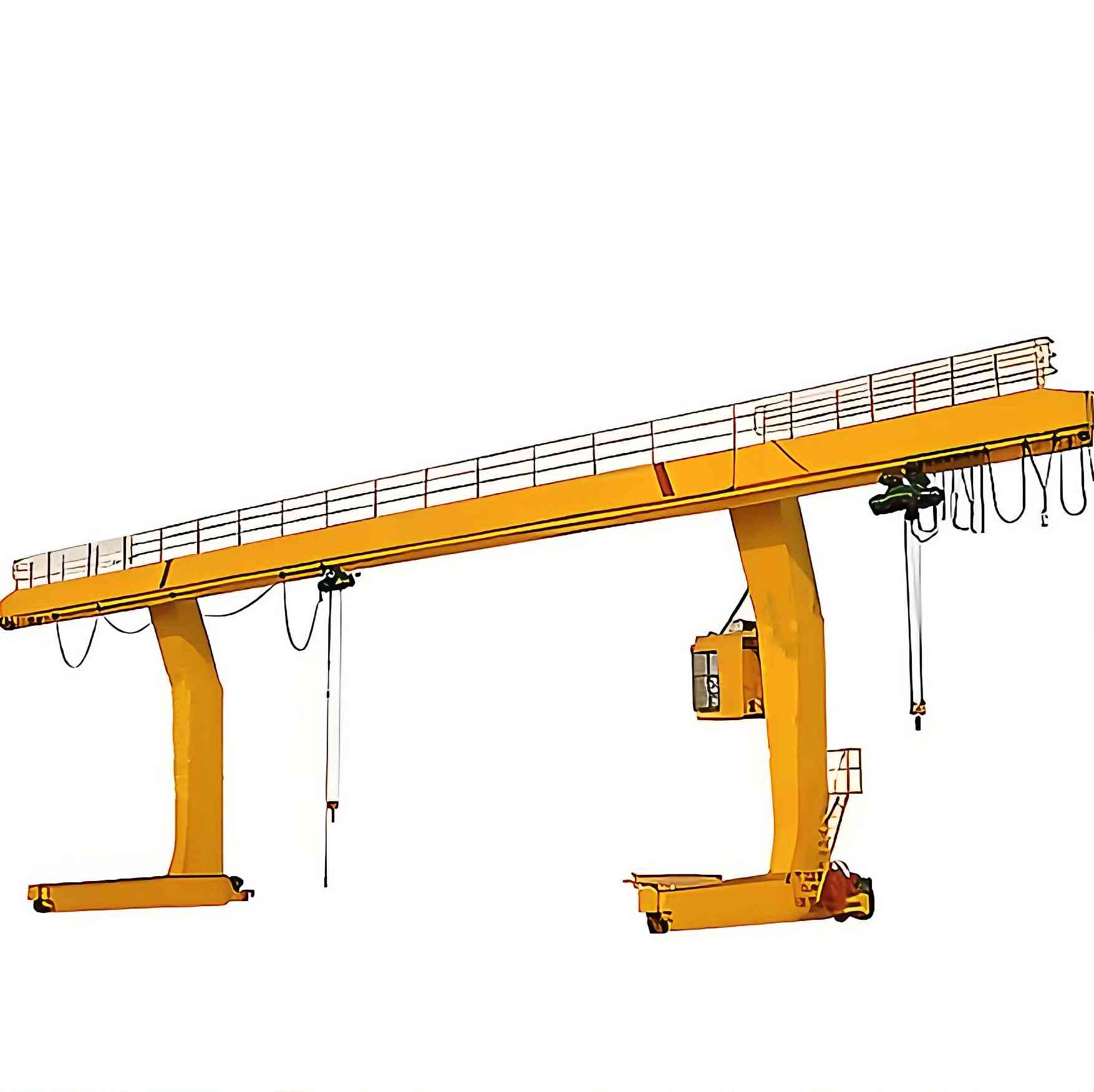

ML 型電動葫蘆門式起重機產品概述與參數

一、產品概述

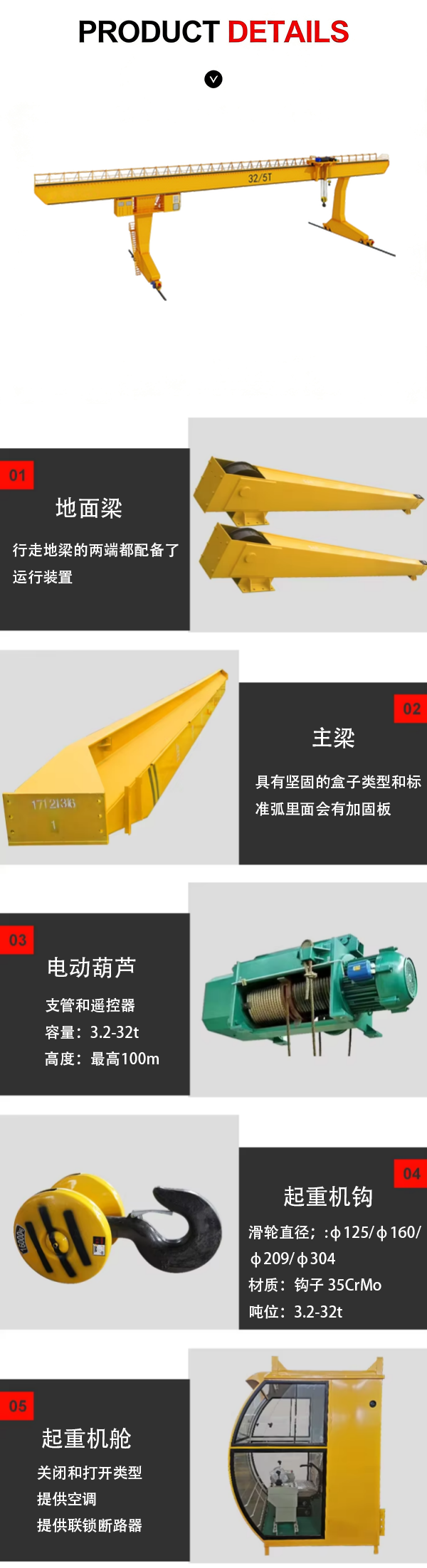

• 單主梁：主要承載部件，通常采用箱型或工字型截面

• 支腿：支撐主梁，分為 L 型和 C 型兩種結構形式

• 電動葫蘆：作為起升機構 (CD?單速或 MD?雙速型)，沿主梁下翼緣運行

• 大車運行機構：驅動整機沿地面軌道橫向移動

• 電氣控制系統：實現升降、橫移和縱移的控制

工作原理：電動葫蘆通過電動機驅動卷筒旋轉，經鋼絲繩帶動吊鉤升降；大車和小車運行機構分別驅動起重機沿軌道橫向和縱向移動，實現重物在三維空間的精準定位與搬運。

二、產品特點與優勢

• 輕量化設計：采用高強度合金鋼材，自重減輕 12%，承載能力提升 18%

• 單梁結構：相比雙梁起重機，制造簡單，成本低，安裝維護便捷

• L 型支腿：制作安裝方便，受力情況好，適合起重量≤20t、跨度≤35m 的場景

• 智能變頻：配備變頻調速系統，起升 / 運行速度可調，定位精度 ±3mm

• 高效節能：能量回收裝置將制動能量再利用，綜合能耗降低 15%

• 安全可靠：多重保護 (過載、限位、緊急停止)，確保操作安全

• 適應性強：支腿高低差可根據現場調整，適合不同廠房條件

• 初期投資低，性價比高，特別適合預算有限的中小企業

• 能耗低，維護成本小，零部件通用性好，使用壽命長

三、應用場景

• 制造業：裝配線、零部件搬運、設備安裝與維修

• 倉儲物流：倉庫、物流中心的貨物裝卸和堆放

• 鐵路貨場 / 港口：中小型貨物的裝卸和轉運

• 建筑工地：建材吊運、預制構件安裝

• 中小型水電站：設備安裝與檢修

• 輕工業廠房：食品、紡織、電子等行業的物料搬運

四、選型注意事項

1. 額定起重量：按 "最大負載 + 吊具重量 × 安全系數 (≥1.25)" 計算，避免欠載或超載
2. 跨度選擇：

• 標準跨度: 12m, 15m, 20m, 25m, 30m, 38m

• 跨度越大，對主梁剛度要求越高，價格也相應增加

3. 起升高度：

• 考慮廠房高度、貨物堆放高度和吊具空間

• 標準高度: 6m, 9m, 12m, 18m

4. 工作級別：

• A3 級：不頻繁使用，載荷較輕

• A4 級：頻繁使用，載荷較重

5. 操作方式：

• 地面操作：經濟實惠，適合視野良好場合

• 遙控操作：靈活便捷，適合大型設備或危險環境

• 司機室：適合長時間連續作業

1. 基本參數

2. 運行參數

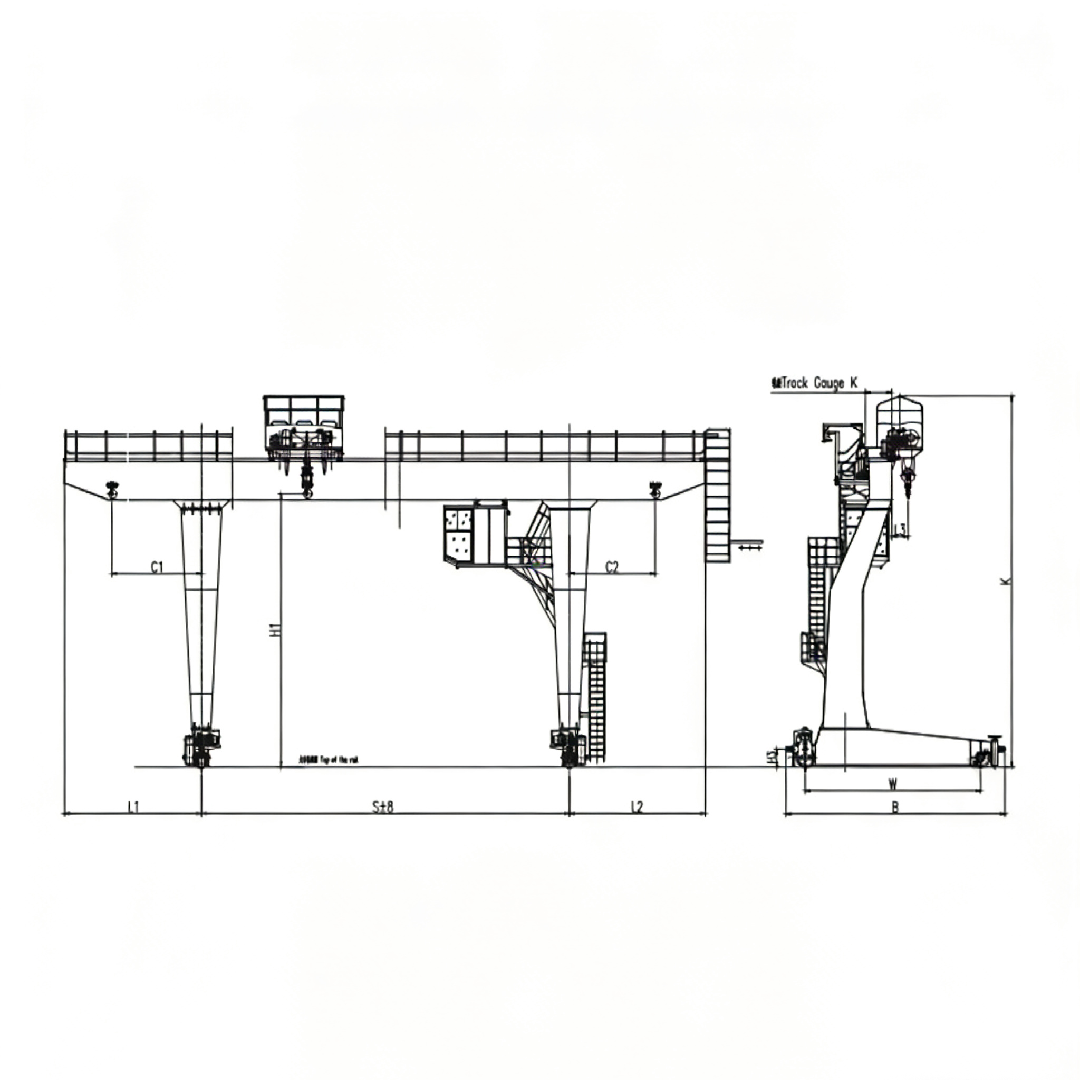

3. 結構參數

1. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7001. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7001. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 1. 起重量與跨度參數表起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7

• 1、售前服務

• 了解客戶需求，幫助客戶選擇合理的產品。

• 向客戶提供前期設備安裝前的技術服務。

• 向客戶提供設備操作、維修、維護人員的廠內前期培訓。

•  2、售中服務

• 根據合同要求，跟蹤、生產及發貨，保證設備安全完整到達客戶指定地點。

• 提供設備安裝前期安裝所需各種技術參數。

 3、售后服務

• 按合同貨客戶約定時間進行設備安裝、調試、維修 。

• 根據客戶需求，提供現場培訓。

• 接待處理客戶對產品質量、服務質量的投訴，快速到達現場解決問題。

• 建立設備用戶檔案，每臺設備的安裝、調試、維修記錄全部存檔，保存。保證每個客戶的每臺產品具有服務的可追塑性及向客戶對每臺設備保養提供技術支持。

• 不定期進行客戶回訪，采集客戶對產品及服務的意見和建議并及時改進。

• 各服務站由售后服務站統一調配，保證服務的及時性，有效性。
