卷筒是用于纏繞、收放和儲存細長柔性構件（如鋼絲繩、電纜、軟管等）的核心機械部件，廣泛應用于起重、礦山、港口、建筑等工業領域，以及部分民用場景。其設計需滿足承載能力強、收放平穩、耐磨耐用的核心要求，以下從核心結構、關鍵設計參數、分類、材料與制造、應用場景、維護要點六個維度展開詳細說明。
工業級卷筒的典型結構為 **“筒體 + 端板 + 輪轂 + 連接部件”**，部分特殊卷筒會增加輔助功能組件，具體如下：
筒體
卷筒的主體部分，是纏繞鋼絲繩 / 電纜的核心區域。為防止柔性構件在纏繞過程中滑脫、排列混亂，筒體表面通常加工有螺旋繩槽（分左旋和右旋），繩槽的截面形狀多為圓弧形或梯形，可與鋼絲繩直徑匹配，減少磨損。
對于多層纏繞的卷筒，部分會采用光面筒體，但需配合導繩器使用，避免亂繩。
端板（法蘭盤）
位于筒體兩端的圓盤狀結構，作用是限制柔性構件的軸向位移，防止滑脫。端板的直徑需大于筒體直徑，其厚度和強度需根據卷筒的承載負荷計算確定，避免因受力過大變形。
輪轂與幅板
輔助組件
排繩器：配合光面卷筒使用，引導鋼絲繩有序排列，避免多層纏繞時擠壓磨損。
限位裝置：如行程開關、編碼器，用于控制卷筒的收放行程，防止過卷或放繩過度。
防滑 / 耐磨涂層：部分卷筒筒體會噴涂耐磨涂層（如聚氨酯）或堆焊耐磨合金，延長使用壽命。
卷筒的性能由核心參數決定，是選型和設計的關鍵依據：
公稱直徑
指卷筒筒體的外徑，是決定卷筒承載能力和鋼絲繩壽命的核心參數。根據行業標準，卷筒公稱直徑需滿足 \(D \geq k \cdot d\)（d 為鋼絲繩直徑，k 為系數，起重機卷筒一般取 \(k=16~25\)，負荷越大系數越高）。
筒體長度
決定卷筒可纏繞的柔性構件長度，需結合實際工作行程計算，同時預留一定的安全余量。
繩槽參數
包括繩槽節距、槽深、槽半徑。節距略大于鋼絲繩直徑，槽深需保證鋼絲繩嵌入后不外露，槽半徑與鋼絲繩半徑匹配，減少接觸應力。
額定扭矩與轉速
額定扭矩由提升負荷和卷筒半徑計算確定，需匹配驅動裝置（電機 / 液壓馬達）的輸出扭矩；卷筒轉速需結合設備工作效率，避免轉速過快導致柔性構件抖動或滑脫。
容繩量
指卷筒單層或多層纏繞時可容納的柔性構件總長度，是選型的直接依據之一。
卷筒可根據驅動方式、安裝形式、功能特性、應用對象等維度分類，不同類型適配不同場景：
按驅動方式分類
按安裝形式分類
固定式卷筒：安裝在設備的固定機架上，位置不變，如橋式起重機的起升卷筒。
移動式卷筒：隨執行機構（如起重小車）移動，如門式起重機的小車運行卷筒。
回轉式卷筒：可隨回轉機構轉動，如塔式起重機的變幅卷筒。
按功能特性分類
單層纏繞卷筒：繩槽為標準螺旋槽，僅纏繞一層鋼絲繩，磨損小、壽命長，適用于高精度起重設備。
多層纏繞卷筒：多為光面或淺槽筒體，可纏繞多層鋼絲繩，容繩量大，適用于長行程設備（如礦井提升機）。

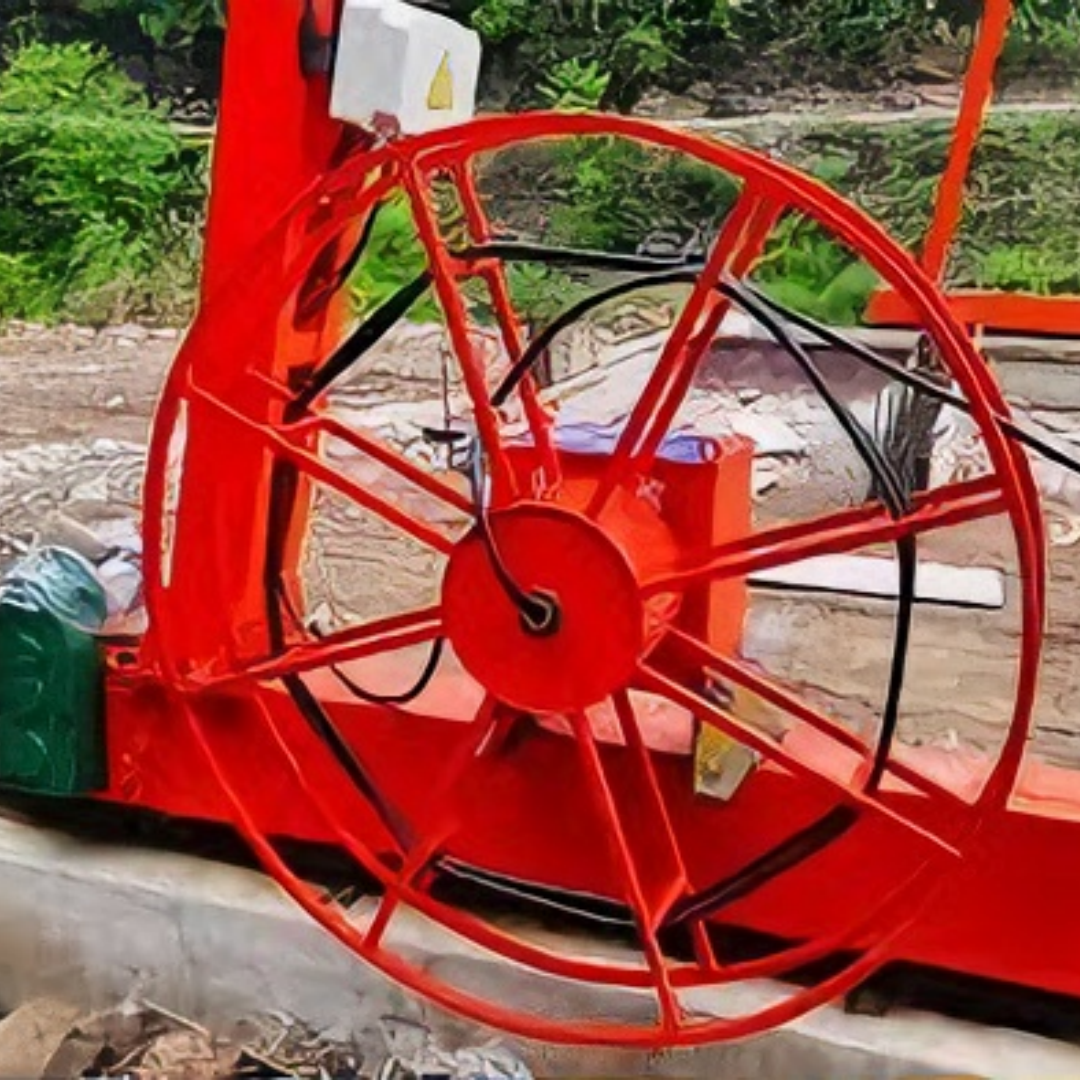

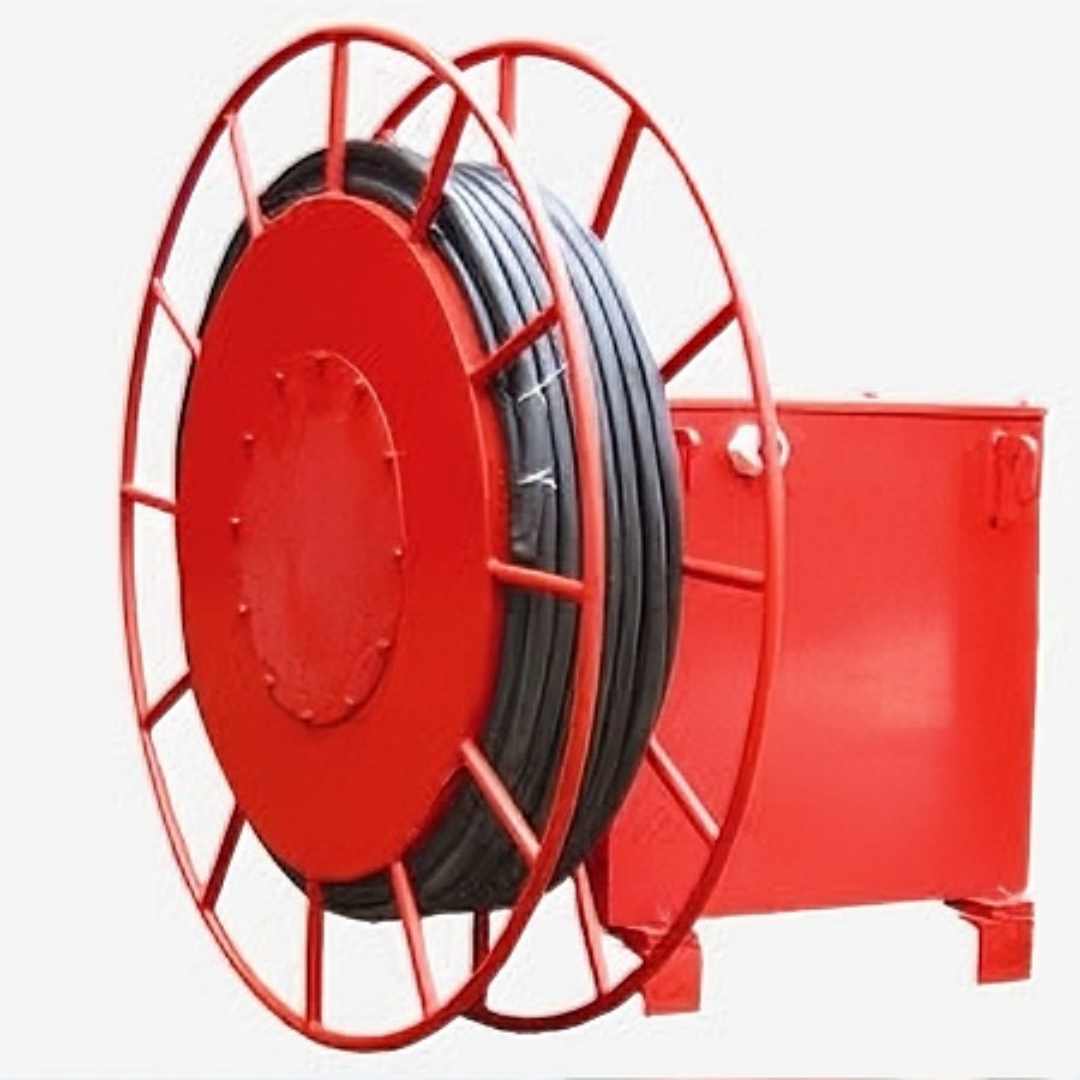

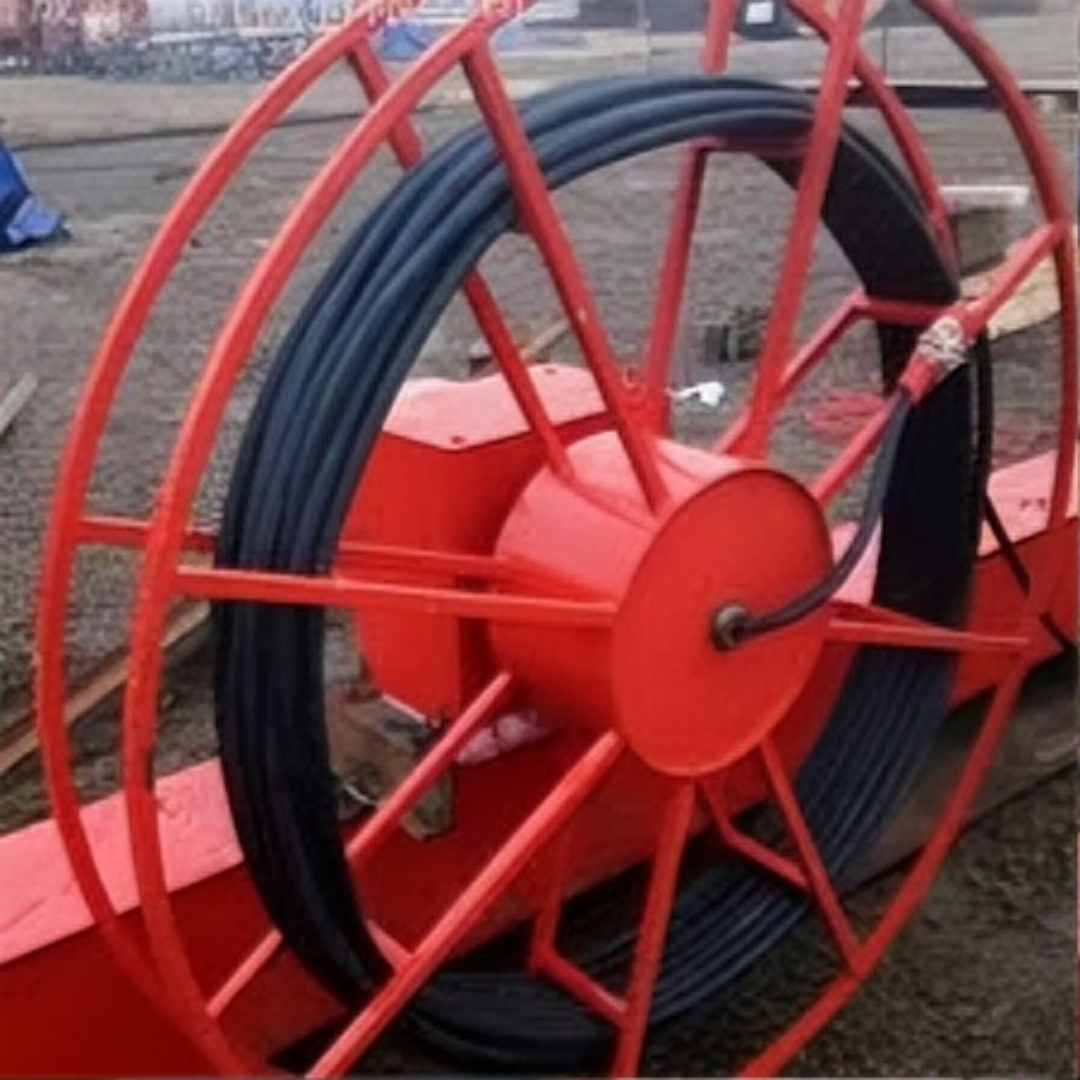

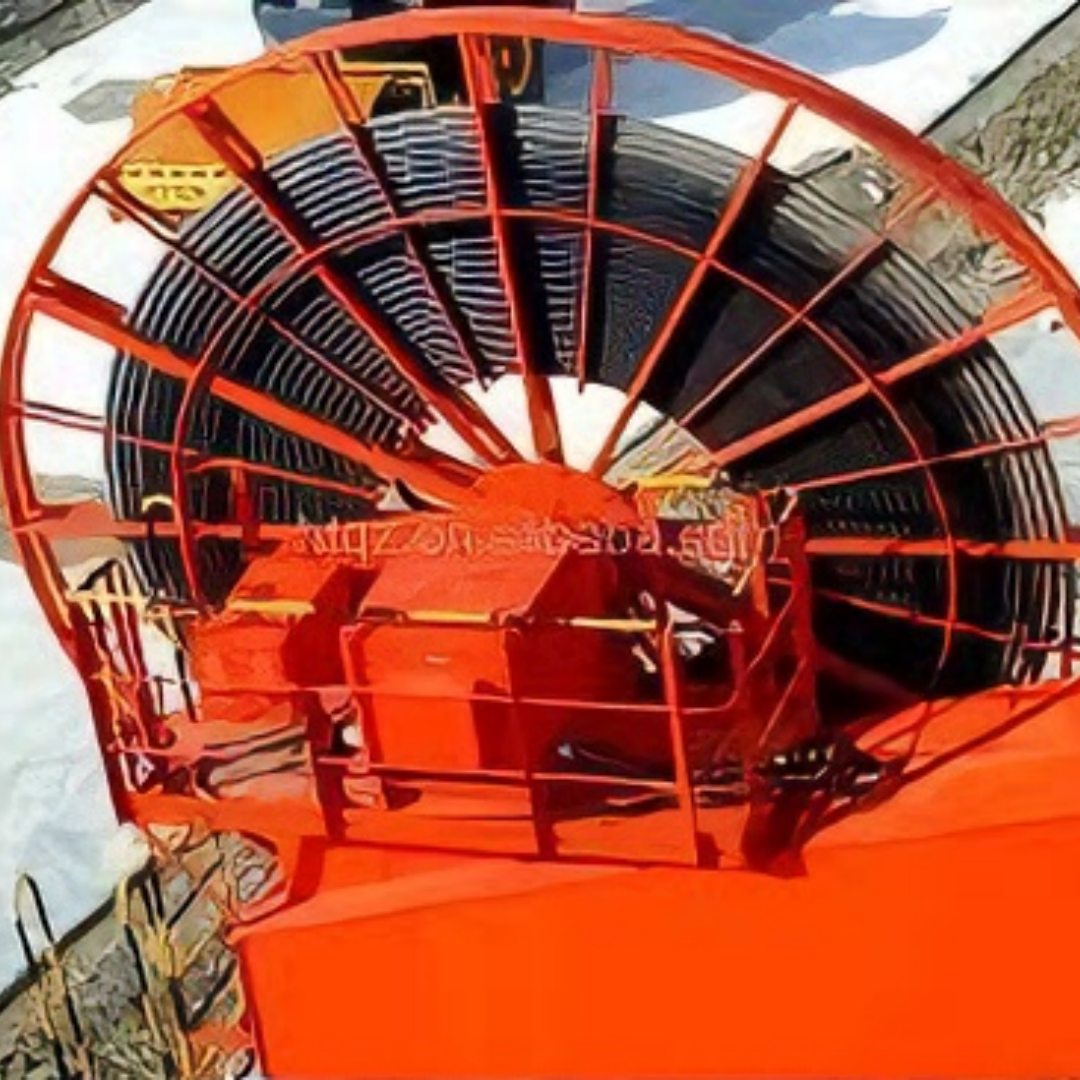

自動回收卷筒：內置彈簧或液壓平衡系統，可實現柔性構件的自動回收，如消防水帶卷筒、電纜卷筒。
卷筒需承受交變載荷和摩擦磨損，材料選擇和制造工藝直接影響其使用壽命：
常用材料
碳素結構鋼：如 Q235B、45 鋼，強度適中、焊接性能好，適用于中小負荷卷筒。
合金結構鋼：如 40Cr，強度高、耐磨性好，適用于大負荷、高轉速卷筒。
鑄鋼：如 ZG270-500，鑄造性能好，可制成復雜形狀，適用于大型卷筒（如港口起重機卷筒）。
特殊材料：在腐蝕性環境下，可采用不銹鋼或噴涂防腐涂層的鋼材。
制造工藝
筒體加工：鋼板卷制→焊接→退火消除應力→機加工繩槽（或保留光面）。
端板與幅板加工：鋼板切割→焊接→機加工連接孔。
總裝焊接：將筒體、端板、幅板、輪轂焊接為一體→進行無損檢測（UT/MT），確保焊縫無缺陷。
表面處理：除銹→噴涂底漆 + 面漆（或耐磨涂層），提高防腐和耐磨性能。
卷筒是各類收放式設備的核心部件，不同行業的應用特點如下：
起重運輸設備：橋式起重機、門式起重機、塔式起重機、履帶起重機的起升、變幅、回轉機構均需配備卷筒，用于纏繞鋼絲繩實現重物升降或位置調整。

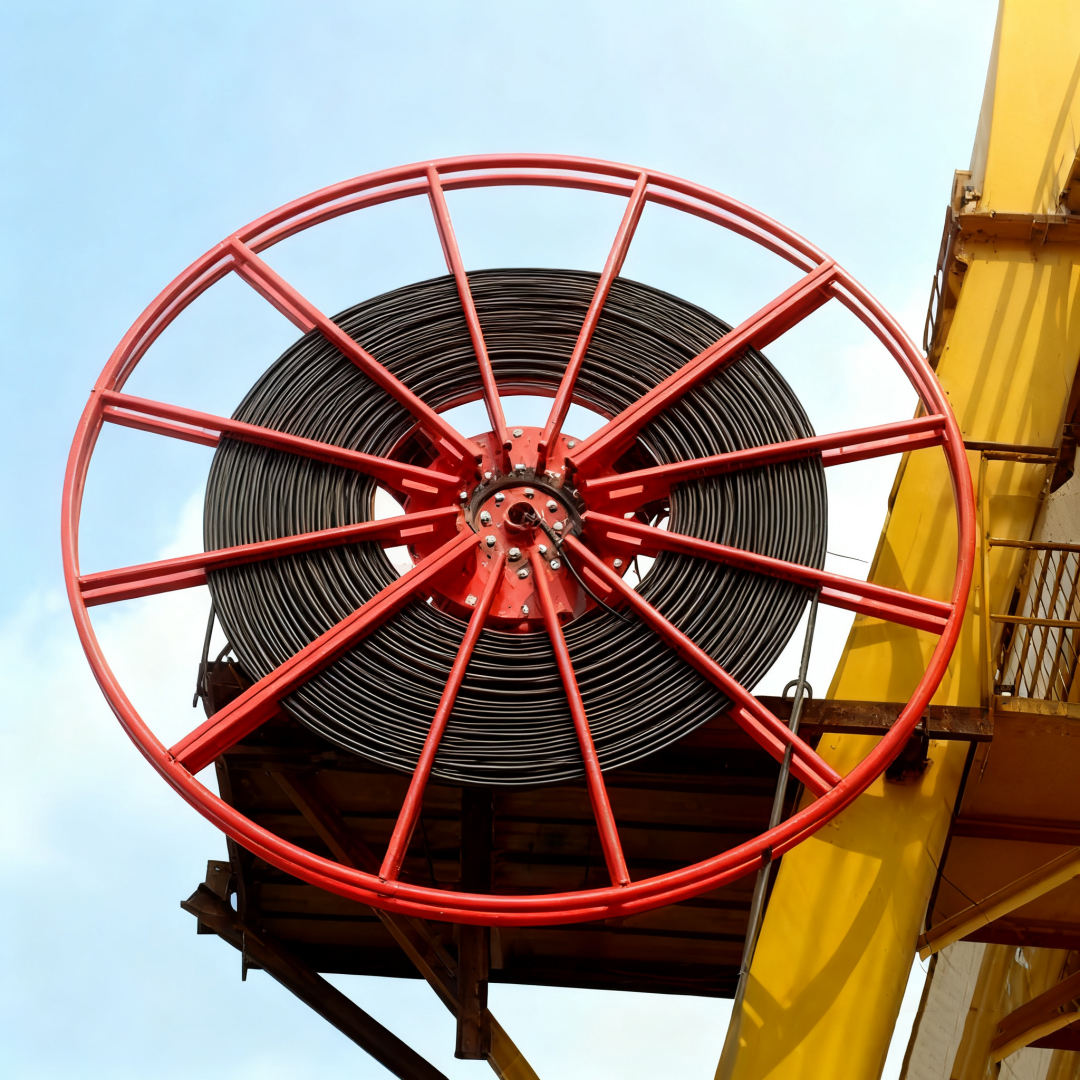

礦山設備：礦井提升機、絞車的卷筒用于纏繞鋼絲繩，輸送人員或礦石；礦山機械的電纜卷筒用于收放設備移動時的電纜。

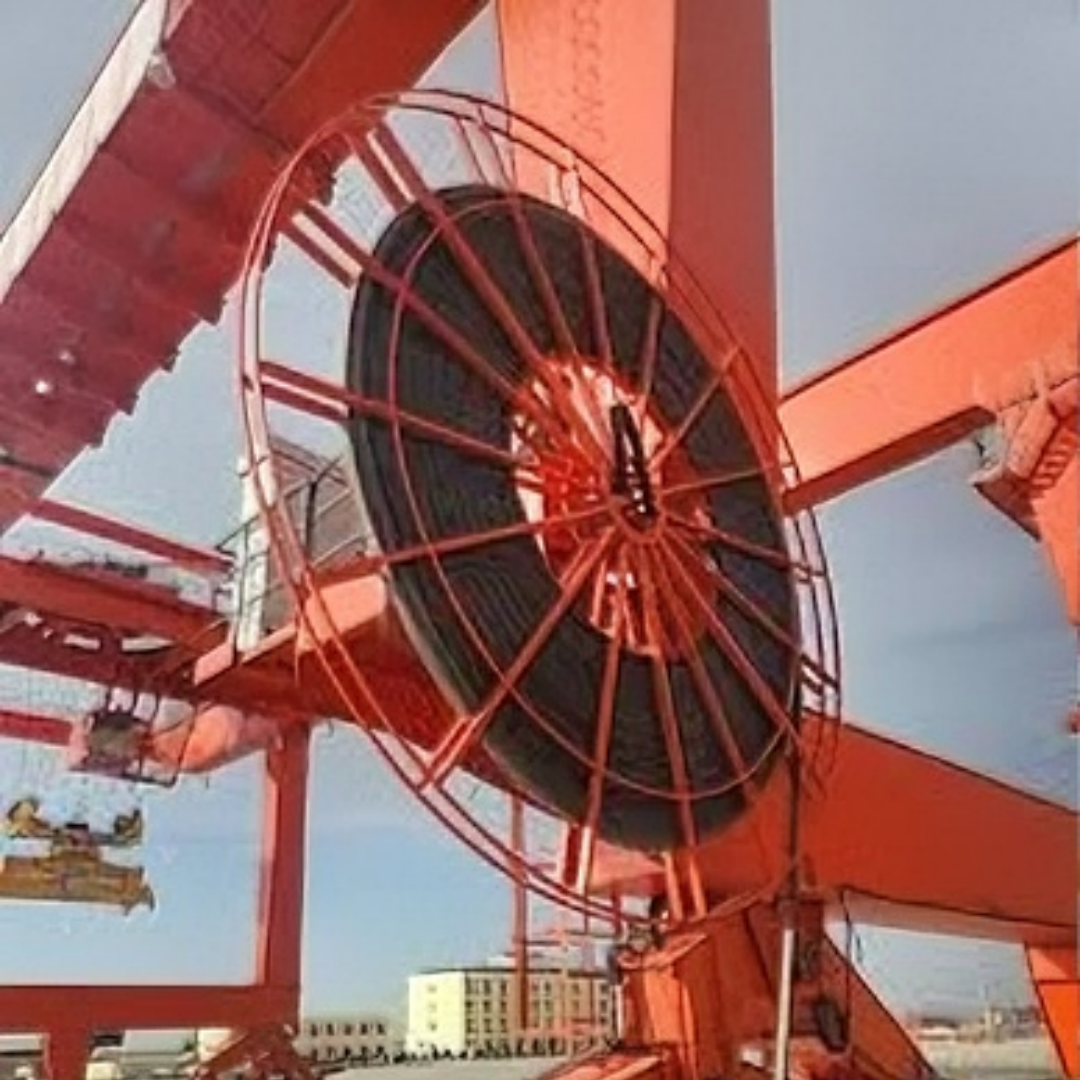

港口設備：岸橋、場橋的卷筒需承受大負荷、長行程的工作需求，多采用液壓驅動的多層纏繞卷筒。
民用與特種場景：釣魚卷線器、風箏線輪、消防水帶卷筒、加油槍軟管卷筒等，結構相對簡單，以手動或小型電動驅動為主。
卷筒的維護直接影響設備的安全性和使用壽命，日常需注意以下幾點：
定期檢查：檢查筒體、端板、焊縫有無裂紋，輪轂連接有無松動，發現裂紋需立即停機檢修。
潤滑保養：對輪轂與軸的配合部位、軸承等部件定期加注潤滑油，減少摩擦磨損。
柔性構件檢查：及時清理卷筒表面的雜物，檢查鋼絲繩 / 電纜的磨損、斷絲情況，避免因柔性構件損壞導致卷筒受力不均。
防腐蝕處理：在潮濕、腐蝕性環境下，定期檢查卷筒表面涂層，損壞處及時補漆，防止鋼材銹蝕。
