產品介紹

一、核心功能與作用

1. 動態導電：在移動設備往復運行過程中，保持與滑觸線導體的穩定接觸，確保供電不中斷，避免設備因斷電停機。

2. 適配運行工況：可適應設備的直線、曲線、轉彎等多種運行軌跡，同時能緩沖設備運行時的振動與顛簸。

3. 安全防護：部分集電器自帶防塵、防濺結構，減少粉塵、雨水對接觸導電的影響；內部設置彈簧緩沖結構，避免硬接觸導致的導體磨損。

二、基本組成結構

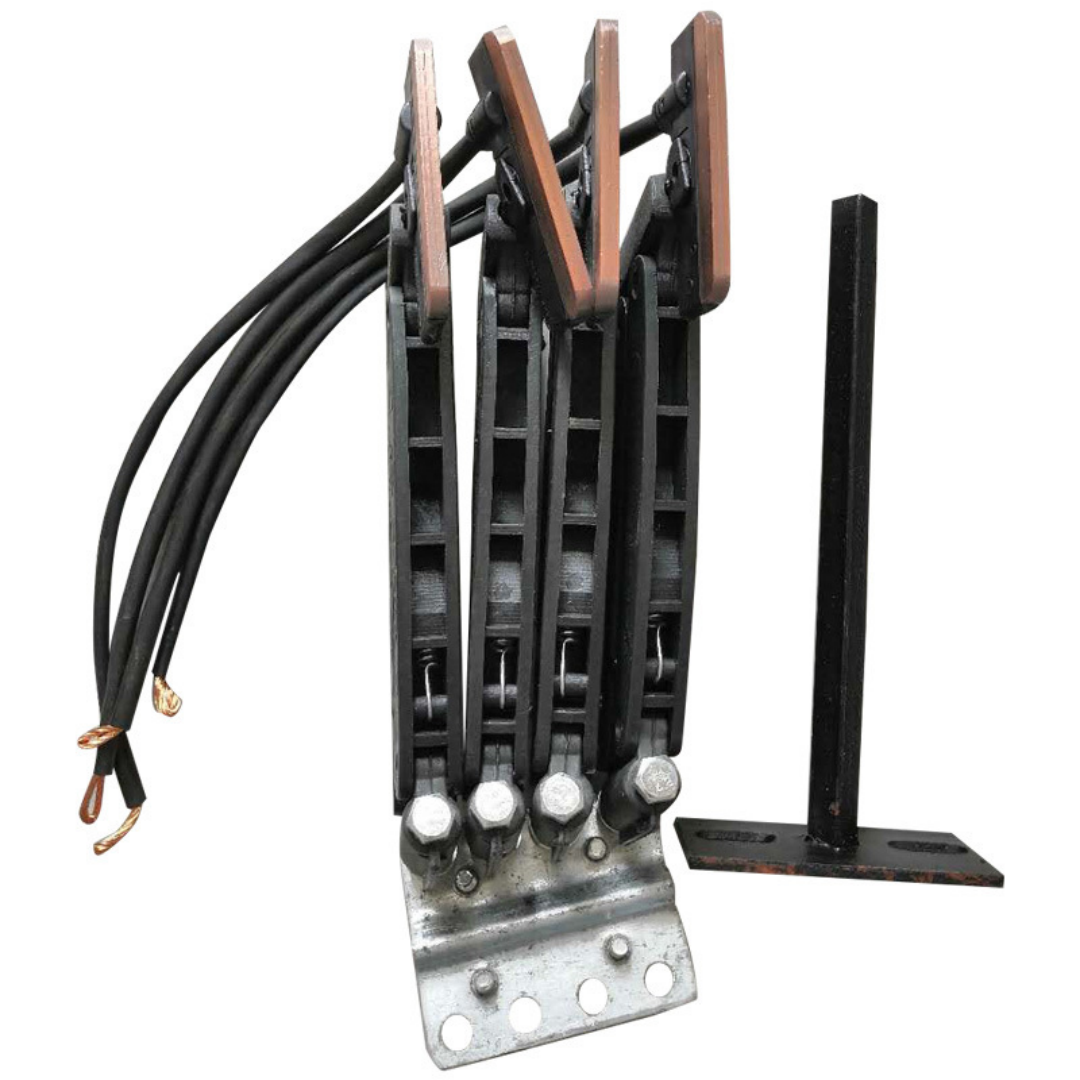

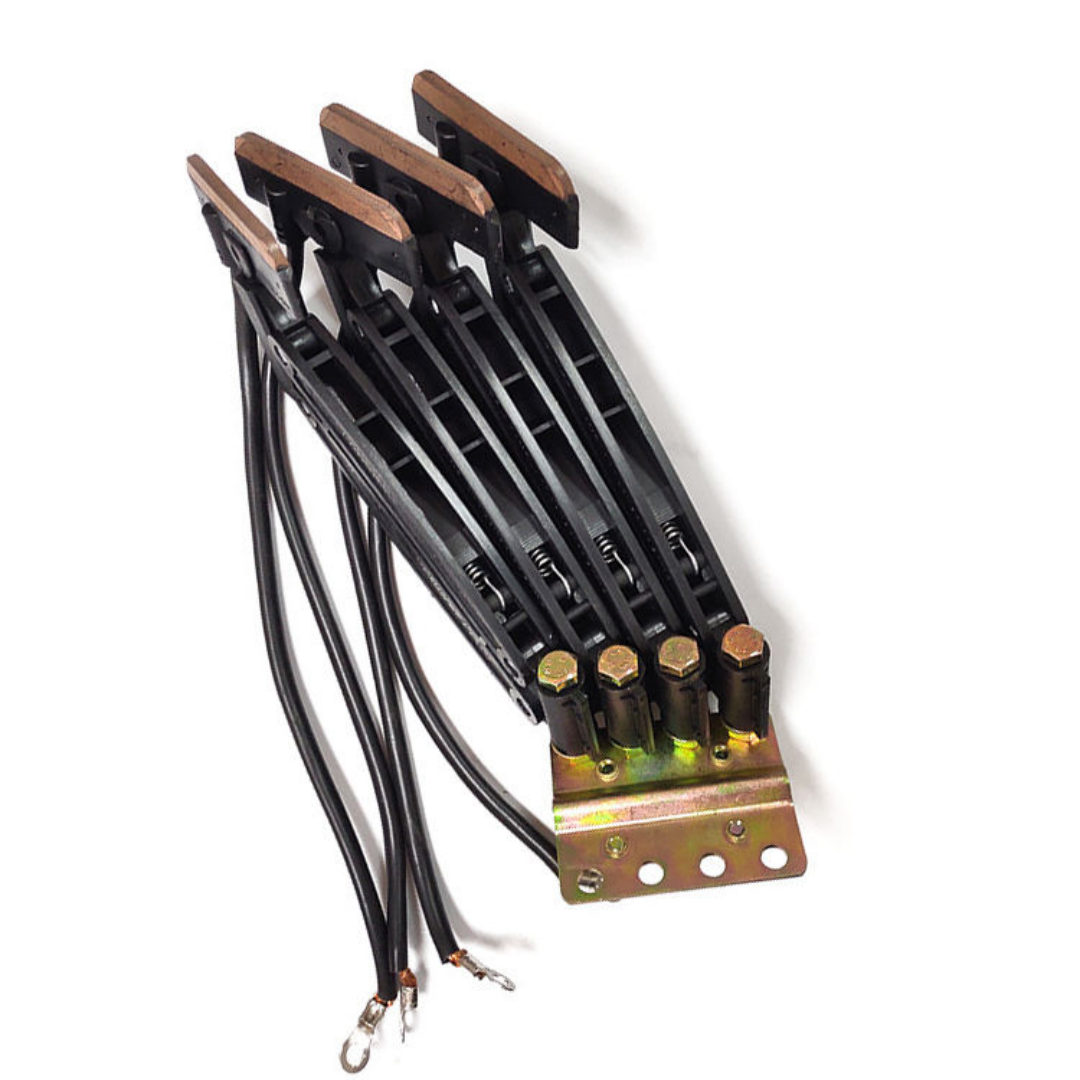

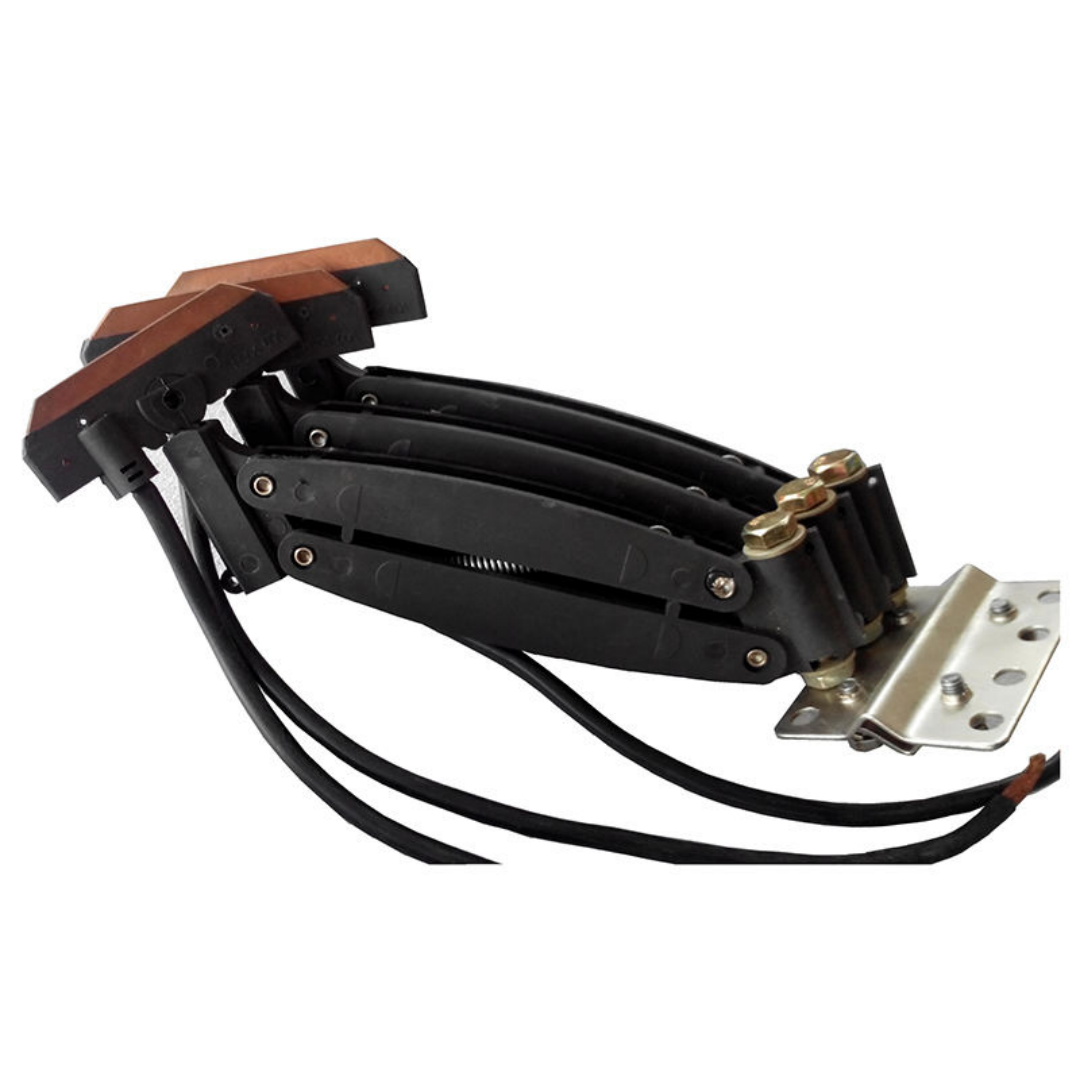

1. 電刷（接觸頭）

   直接與滑觸線導體接觸的部件，是電能傳導的關鍵。

• 材質：常用石墨碳刷（導電性好、耐磨、自潤滑）、銅基石墨刷（載流量更大，適配重載場景）、純銅刷（適合低電阻、大電流工況）。

• 特點：具備良好的導電性、耐磨性和抗氧化性，磨損后可單獨更換，維護成本低。

2. 彈簧壓力機構

   為電刷提供持續、穩定的壓力，確保電刷與滑觸線導體緊密貼合，避免因設備振動、軌道偏差導致接觸不良。

• 常見形式：螺旋彈簧、板簧，壓力大小可根據滑觸線類型調整（一般壓力范圍為 10-30N）。

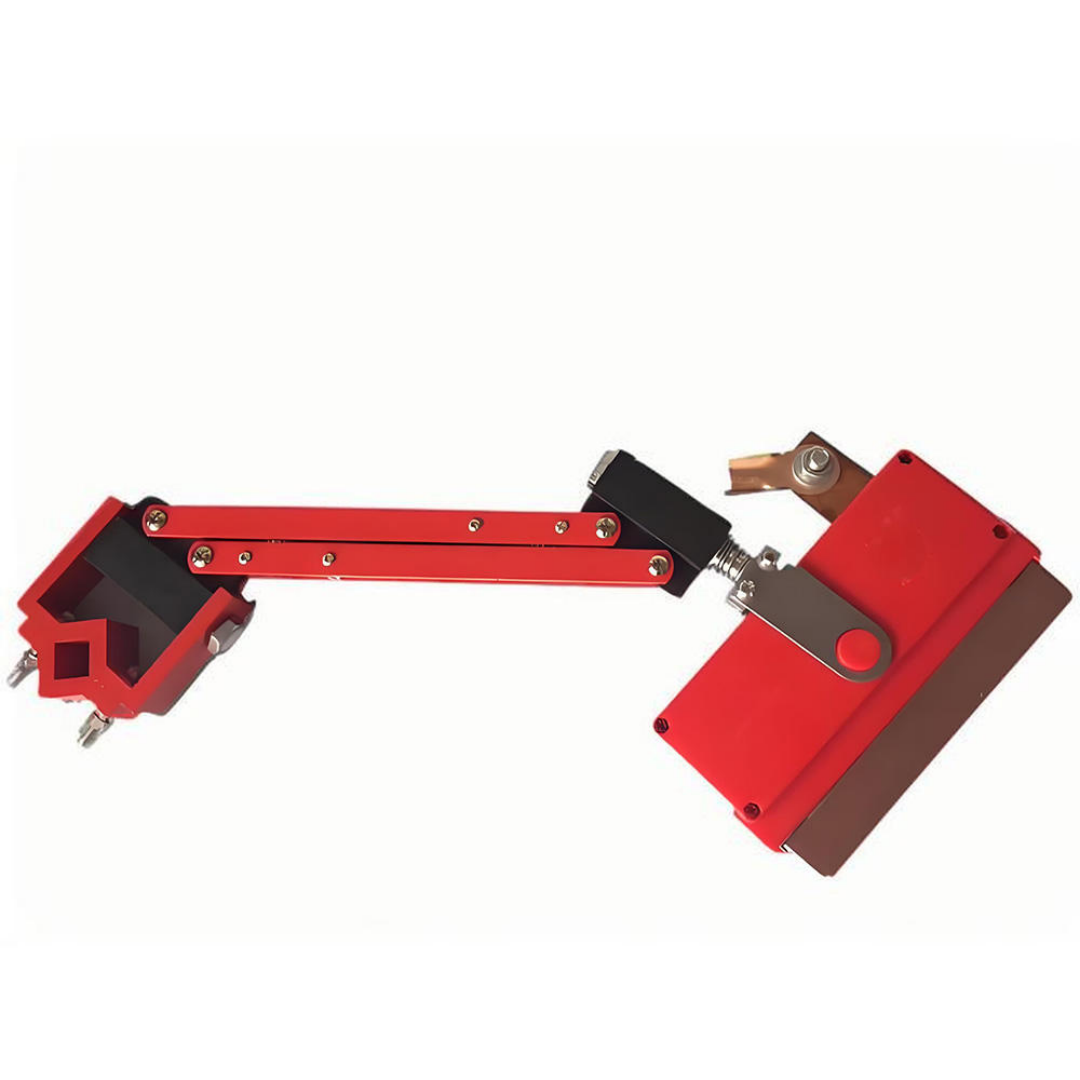

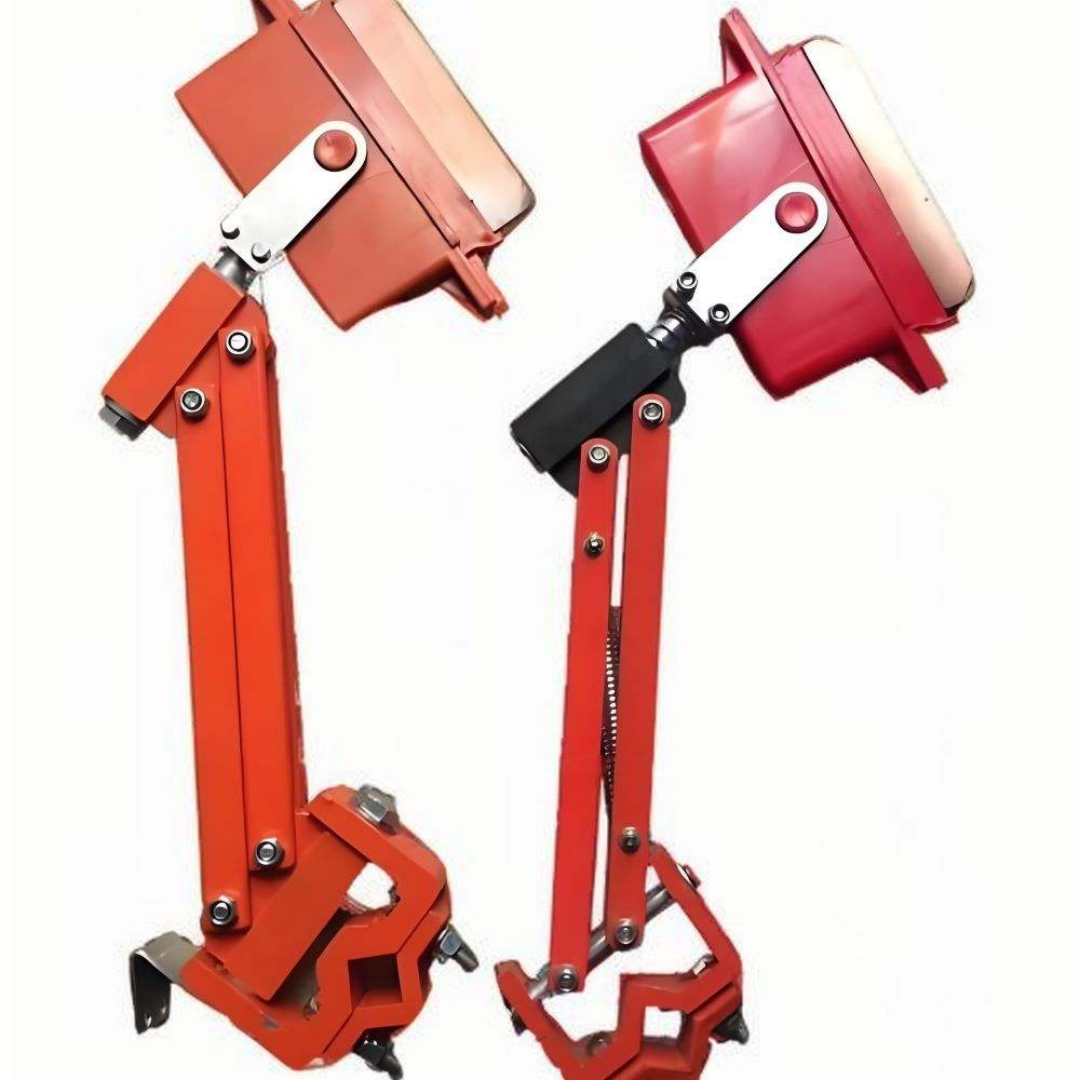

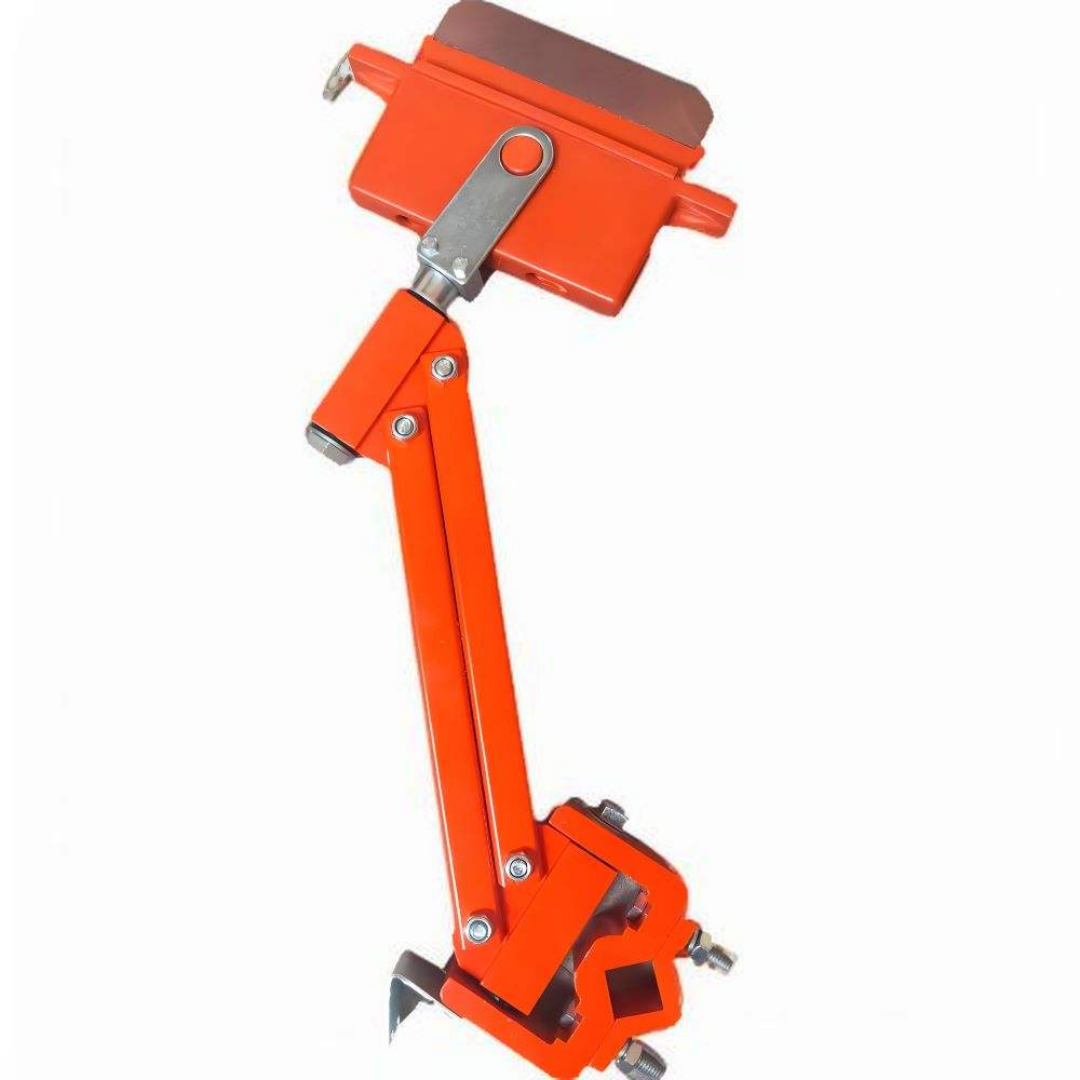

3. 集電臂（支架）

   支撐電刷和彈簧機構的骨架，連接集電器與移動設備。

• 材質：多為高強度鋁合金或冷軋鋼板，輕量化且剛性強，可根據安裝需求設計不同長度和角度。

4. 導向與限位裝置

   防止集電器在運行中偏移、卡滯，保證電刷始終在滑觸線的導電區域內接觸。

• 適用場景：尤其適配曲線滑觸線、多極滑觸線，避免電刷脫離導體軌道。

5. 接線端子

   位于集電器尾部，用于連接移動設備的電源線，端子材質多為純銅，確保接線牢固、導電良好，部分型號配備絕緣護套防止觸電。

三、主要分類及特點

四、關鍵技術參數

1. 額定電流：集電器能長期穩定承載的最大電流，需與滑觸線額定電流和設備功率匹配（如 100A、250A、500A、1000A 等規格）。

2. 額定電壓：常見為 AC 380V/220V，部分特殊工況適配 DC 24V/48V（如 AGV 小車）。

3. 電刷壓力：需適中，壓力過小易接觸不良，壓力過大加劇電刷和滑觸線磨損。

4. 運行速度：適配移動設備的運行速度，常規集電器適配速度為 0-10m/s，高速工況需選用專用高速集電器。

5. 防護等級：根據使用環境選擇，如 IP54（防塵防濺）、IP65（防塵防水）等。

五、安裝與維護注意事項

1. 安裝要求

• 集電器需與移動設備的運行方向平行，確保電刷與滑觸線導體的接觸面積≥80%。

• 安裝高度需精準調整，避免電刷傾斜導致單邊磨損。

• 多組集電器并聯時，需保證各組受力均勻，防止個別集電器過載。

2. 日常維護

• 電刷磨損檢查：定期測量電刷高度，當磨損至原高度的 1/3 時，及時更換，否則會導致接觸電阻增大、發熱甚至斷電。

• 清潔接觸表面：定期清理電刷和滑觸線導體上的灰塵、油污，可用干布或?qū)Ｓ们鍧崉┎潦?，避免?dǎo)電不良。

• 彈簧壓力檢查：若發現電刷接觸松動，需調整彈簧壓力或更換彈簧，確保接觸穩定性。

• 緊固件檢查：定期檢查集電臂、接線端子的緊固件，防止因設備振動導致松動。

六、典型應用場景

• 起重運輸設備：橋式起重機、門式起重機、電動葫蘆、懸臂吊；

• 物流倉儲設備：自動化立體倉庫堆垛機、AGV 搬運小車、移動分揀線；

• 冶金機械：煉鋼轉爐、連鑄機、軋鋼生產線移動部件；

• 其他設備：升降平臺、涂裝生產線、港口裝卸機械、礦山機械。
